终极指南
欧特克的发明家

下载

第一章

完整指南

欧特克的发明家是专业水平的CAD软件，用于产品设计和工程，包括三维机械设计、仿真、工具创建和设计交流。使用Inventor，您可以在制作产品时节省时间和费用。参数化Inventor 3D数字模型使设计能够在真实环境下进行形式、适应性和功能的实时验证，而无需构建原型。模拟运动，偏转和应力，使您优化产品设计。直接编辑和先进的表面建模功能可以创建智能产品组件。

无论您使用Inventor动画、发明或可视化您的世界，您都会发现产品之间的连接是Inventor使用的基础。要了解更多精彩的功能，请参阅博客文章3个你可能会迷上发明家的原因．”

最主要的24个功能和好处:

• 更好的创新。
• 更少的时间把产品推向市场。
• 关联链接允许使用现有dwg。
• 重新使用非cad模型。
• 参数化和自由形式的建模。
• 形状生成器。
• 运动仿真。
• 应力分析。
• 插图和动画工具。
• 优化设计而不需要原型。
• 基于云的设计评审。
• 穿硬管、软软管和弯曲管的工具。
• 用于可视化，动画和插图的先进工具。
• 所有必要的制造指令直接发送到3D模型。
• 自动化和关联的材料清单。
• 无需单独的CAD系统即可生成可用于生产的图纸。
• 自动化大规模定制。
• 基于规则的设计和自动化。
• 大型装配和拉伸性能。
• 专门的钣金和框架设计工具。
• 从设计中移除不必要的几何图形。
• 优化装载条件和目标重量。
• 为非本机Inventor数据开放、连接的工作流。
• “AnyCAD”连接9个CAD/CAM软件程序-无需翻译。

发明家基础知识

Inventor包括一套完整的专业级设计和工程工具。关于发明者应用软件，Graitec集团曾经发布的最受欢迎的文章之一，阅读“Inventor新用户的5个常见问题．”

系统需求

看到Autodesk知识网络用于开发复杂模型、复杂模具组件和1000多个零件的大型组件时的系统需求。Autodesk还提供了一个列表，您可以在其中搜索测试和认证图形硬件．

发明者“超级计算机”系统规格

•处理器(CPU):
•英特尔酷睿i9 12900K
•英特尔酷睿i7 12700K
•如果你想要更高的核心计数，这可能会有所帮助
渲染，考虑AMD Ryzen 9 5950X 16核
•硬盘:1tb固态硬盘
•内存:与你所做的渲染量一样，在最小值
你应该有64GB的内存;如果可能的话，尝试128GB的RAM。
•显卡:NVIDIA RTX A6000 48gb

第二章

在Inventor中创建的单个数字模型超越3D。整合产品开发各个阶段的设计数据。在短视频中数字原型- Autodesk Inventor，了解如何创建精确的3D数字原型来设计、可视化和模拟产品，而不需要生产实际的物理原型。

使用Inventor，您可以获得专业级的机械设计解决方案。但如果你从未见过Inventor能做什么，你可能会有一些误解。你知道Inventor可以用来设计珠宝展示吗?看看Inventor还能设计、渲染和模拟什么吧。”关于发明家，所有人都搞错了5件事。”

Autodesk Inventor有三个特别的诱惑，可能会吸引你仔细看看。了解有用的功能，并在按需网络研讨会中了解Inventor的工作方式。”抓住发明家的弱点发明家专家杰森·迈尔斯解释了使用Inventor来发明、动画化和可视化使我们的世界运转的部件和产品。正如你将了解到的，Autodesk在Inventor上“大”了一把。如果你一直在考虑切换到Inventor，现在是时候让它改变你的制造流程了。

生成式设计是由人工智能驱动的，它探索了创新设计的数千种可能性。这些设计不是人工智能发明的，而是用人工智能改进的人类设计。了解职位的工作流程:生成式设计如何适应当今的制造过程。”

获得最佳设计的最佳方法是迭代和探索许多设计选项——但这既昂贵又耗时。Inventor通过帮助工程师和设计师以更快的速度探索更多的设计选项，同时生产出满足形式、适应性和功能的产品，从而降低了设计成本和上市时间。Inventor的生成设计工具由人工智能提供动力，它探索了创新设计的数千种可能性。这些设计不是人工智能发明的，而是用人工智能改进的人类设计。了解职位的工作流程:生成式设计如何适应当今的制造过程。”

升级的笔记

绝大多数软件安装都很顺利。发明家也不例外。不过，偶尔安装会显得很顺利，直到尝试使用某些功能时才会意识到存在一些问题。故障排除、卸载和重新安装是修复损坏的安装和最可能的原因的标准方法。然而，变通方法有时是最好的或唯一的解决方案，正如这篇较老但仍然有用的文章所描述的那样Inventor 2017解决方案．

在应用软件Graitec Group Inventor基础课程中，讲师在演示Inventor中的新DWG底层功能时有了一个发现。了解在Inventor中说明孔和线笔记工具时发生了什么:发明者洞注错误。”

2021升级

在按需网络研讨会中了解关于Inventor 2021的信息。”有什么新鲜事
与Inventor 2021，由戴夫·莫尔斯主持。把重复性的任务抛在脑后。
体验绘画创作的进步。另外，受益于
这些特性:
•Revit的AnyCAD
•绘图自动化
框架生成器增强
•更好的用户体验

2022升级

以下只是一个新的和样本更新的功能加快Inventor 2022的制造设计工作流程:

• Model States是一个强大的新工作流。
• 新的选项允许您快速识别约束不足的组件。
• 一个新的程序集级别简化命令取代了Shrinkwrap命令。
• Instance是一个功能强大的新功能，允许您为单个组件实例分配属性。
• 若要使替换与源程序集同步，您不再需要打开替换部件并使用上下文菜单命令检查更新。
• 改进了ISOGEN Output命令。
• 增加了新的零件工作流程以提高生产率。
• 阴影绘图视图被更新为使用来自模型的照明风格。
• 为设计视图添加了允许提取相机视图和3D注释的选项。
• 中心线和延伸线的中心标记现在在与尺寸相交时断开。
• 一个专门的工作流使模型简化成为RVT导出过程的一部分。
• 添加了一个新的工作流程，使其更容易与Fusion Team和Fusion 360共享Inventor部件文件。
• 添加了QIF 3.0支持，因此您可以导出包含PMI数据的质量信息框架文件。
• Task Scheduler中添加了JT导出支持，支持导出包含PMI数据的中立3D CAD文件。
• 对iLogic进行了增强。
• 对用户界面进行了增强。

2023升级

以下只是为了提高速度而更新的新特性的一个示例
在Inventor 2023中建立制造设计工作流程:

程序集

• 材料清单:引入了一个新的BOM设置选项，允许你控制零数量可见度和项目
• 约束工作流:您现在可以在编辑约束时直接抑制它。
• 快速模式:组件可见性的更新提高了快速模式的性能。
• 模型状态:当一个替代模型状态为活动时，在功能区中禁用四个命令，在上下文菜单中禁用两个命令。动态仿真显示替代模型状态没有移动物体的消息。此外，Frame Analysis显示一条消息，您需要切换到一个非替代模型状态。
• 管道和管道:关闭“属性”对话框中的“路由”面板后，最后使用的值将保留，包括“自动路由”、“自动尺寸”、“自动约束”和“自动路由转换为草图”。
• 简化命令:特征识别的方式更清楚地区分了加法特征和减法特征，包括用于减法特征(如扫描)的口袋和用于正突出的浮雕。

第三章

图纸

• 图纸标注:焊缝标注得到改进，增加了一个新的“字段标志方向”选项。最新的ISO 2553-2019标准用于边缘焊接和对接焊接符号。EN ISO 2553:2017增加了桩焊符号。表面处理集合符号更新为最新的EN ISO 1302:2002标准。所有表面纹理引用类型都可以包含在工作表中。
• 绘图视图:您可以在详细视图中使用Edit detail Properties将详细视图边界形状从圆形更改为矩形。可以从浏览器或工作表中的视图上下文菜单访问该命令。此外，您现在可以在绘图表之间复制和移动修订表。

互操作性

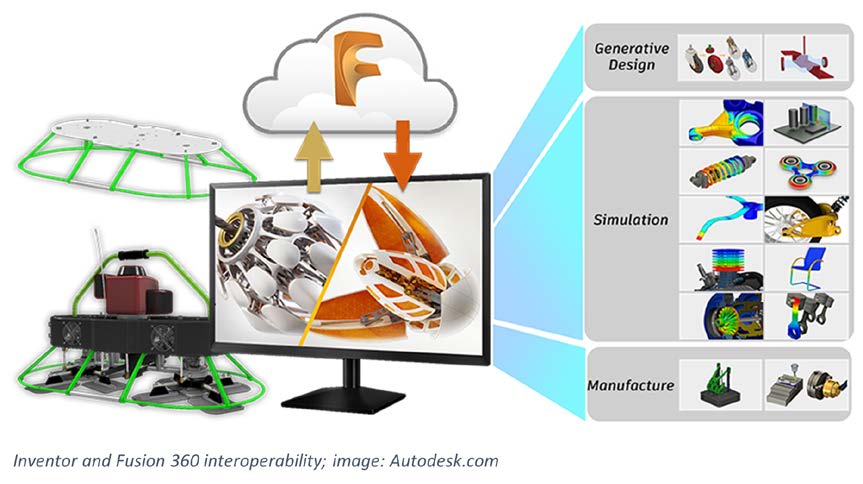

• Fusion 360的发明者:当使用Fusion 360工具时，您可以选择为您选择的命令启动Fusion 360工作空间。建模命令(以前发送到融合)带您到融合360设计工作空间。新的命令为Fusion 360额外的工作空间提供了工作流程:生成设计、仿真和制造。选择想要使用的Fusion 360工具和想要发送到Fusion 360的组件。Inventor组件派生为单个IPT，复制到Fusion Team，并在Fusion 360中适当的工作空间中打开。
• 数据交换:Inventor的数据交换使得与利益相关者共享指定的Revit数据子集变得很容易。

部分

• 3D注释和基于模型的定义:通用注释面板中添加了一个数据目标命令。用它可以在不规则表面上建立基准。基准目标已添加到样式中，并可在公差功能中使用。公差顾问已经更新以支持ASME 2009和ISO 2012。
• 功能:增强包括切片，关系，挤压和旋转。
• 标记命令:标记命令允许创建激光标记、蚀刻和雕刻功能。标记导出属性已添加到样式和标准编辑器中。
• 钣金件:面、轮廓法兰和法兰命令现在由两个增强选项支持——“显示扩展名称”和“在浏览器中显示特征节点名称后的扩展信息”。
• 公差和参数:零件和装配模型状态现在支持每种状态的唯一公差设置。各个模型状态尊重容差设置。公差参数可在Excel电子表格中访问模型状态。模型状态还可以配置用户定义的文本参数和true/false(布尔值)参数。

演讲

• 任何故事板都可以在创建或编辑演示文稿时重命名。
• 视频分辨率设置增加了一个新的帧速率选项。

草图

• 标准iProperties和自定义iProperties现在可以在零件模型草图中使用。

一般

•iLogic:您现在可以为ribbon添加外部规则或全局表单的自定义命令。“自定义”对话框中新增“iLogic Rules”和“iLogic Forms”过滤器。

第四章

发明者伙伴和插件

ILogic

使用iLogic，模型设计人员可以控制设计的参数和属性值。ILogic将规则作为对象直接嵌入到绘图、部件或组装文档中。因此，知识存储在文档中的方式与存储几何图形的方式相同。

与iLogic在配置虚拟产品时，您可以标准化和自动化设计过程，从而节省时间并提高工作效率。如在“iLogic术语的终极术语表，通过展开Inventor的snippet区域中的System选项卡下的适当节点，可以访问每个iLogic规则函数。

ILogic规则可以使用中提供的自定义参数类型欧特克的发明家，如文本，真/假和多值列表。这些参数类型允许包含超过数字输入值的规则。新的可能性确实令人信服。了解iLogic和参数文件，请参见博客文章“6个增强，使逻辑不可抗拒。”

使用iLogic Design Copy是复制设置为从程序集驱动部件的程序集的好方法使用iLogic代码．从描述中可以看到，执行iLogic Design Copy的过程相当简单。

在另一个关于iLogic的按需网络研讨会上，Jason Miles演示了是什么支持规则驱动的设计，以及它如何提供捕获和重用工作的简单方法。使用iLogic，您可以标准化和自动化您的设计过程，并配置虚拟产品。有关iLogic的有用功能，请参阅“Inventor iLogic定制101。”

库

如果你的团队面临挑战，试图找到过去的数字原型版本进行打印或查看;如果团队成员过早或意外地使用错误的制造图纸进行生产;如果没有遵守行业和公司标准;开云体育全站客户端如果批量打印正确的图纸集是繁琐的，那么Autodesk Vault可以帮助您进行基于团队的设计。Vault是一个Inventor插件，您可以在以下地址了解使用Vault的方法:最佳跳马策略．”

访问按需网络研讨会Vault Pro和发明家迁移101学习如何在Inventor中自动化管道支撑设计。无论您在创建管道支持方面是否有经验，您都将学习有用的提示和技巧，包括:

• 如何从发明者导入管道支持。
• 如何从Plant 3D中创建管道支持报告。
• 一个智能管道支架的演示，在Inventor可调
• 参数。
• 支持图纸与BOM的演示。
• 如何将修改后的支持导入Plant 3D。

库提供选项，使设计工程师在处理和共享设计文档时更有效率。Vault 2020中一些最显著的改进是对pdf处理的增强。如本摘要所述，“Vault 2020中2D pdf的7个增强功能，“许多公司在使用2D设计文件的pdf进行部门之间的内部交流时，都可以从Vault中的Inventor浏览器中受益。

在升级期间安装客户端后，您是否遇到了“不正确的许可”错误?在“Vault Professional 2018 -不正确的许可Dave Morse解释了在安装他的2018年欧特克产品时发生的事情，当时他遇到了Vault的许可模式问题。

第五章

战略合作伙伴关系

利用应用软件，Graitec集团定制的制造诊断优势制造诊断．您可以探索您公司的设计自动化、制造环境、可开云体育全站客户端行性和培训需求。

通过应用软件，Graitec集团融合360可行性研究，您的团队将从Inventor专家远程学习如何合并欧特克融合360年根据您当前的制造环境进入您的工作流程。

培训

采用战略性的方法进行零件和装配设计。发明者先进的组装建模培训主题包括:先进的清扫，阁楼，多体设计，表面建模，线圈，生成形状设计，和自由建模。评估您的工作站和Inventor环境。

应用材料公司的专家将进行诊断和环境分析并在Inventor中编写一份关于您的团队的设计和工程准备情况的报告。

如何购买发明者

发明家可以购买作为独立的订阅．它也可作为权利之一，在欧特克产品设计与制造系列特定于行业的软件。联系Applied Software, Graitec Group，请求一个快速发现电话，并与应用专家讨论您公司的特定产品设计需求。开云体育全站客户端
